一、概述：

該試驗臺主要依據中華人民共和國煤炭行業標準《MT112.1-2006 礦用單體液壓支柱》的標準進行設計，是礦用單體液壓支柱的專用試驗設備和檢測設備，能夠完成各種型號的單體液壓支柱生產驗收和日常維修的調試、試驗工作，同時還可以實現各種液壓元件的密封性能檢測和三用閥的調定工作。

試驗臺與500kN臥式壓機和1000kN立式壓機配套使用，能完成對單體液壓支柱和三用閥所要求的試驗項目，因此是廠礦液壓試驗、維修工作中用途較廣的一種試驗臺。

二、技術特點：

 1、乳化液泵為低壓泵，油泵驅動增壓缸產生高壓，可輸出不同壓力的乳化液進行各種試驗。

2、設有集中按鈕盤和照明設備，操作方便并改善了操作條件。

3、單體液壓支柱臥式密封檢測支架，大大提高檢測效率。

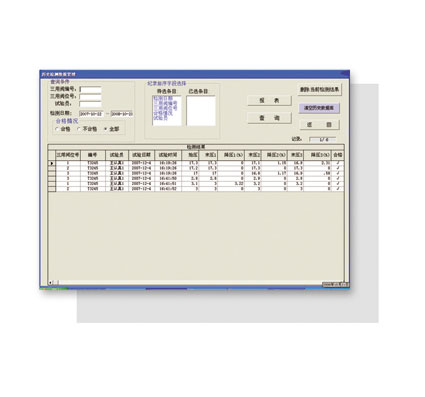

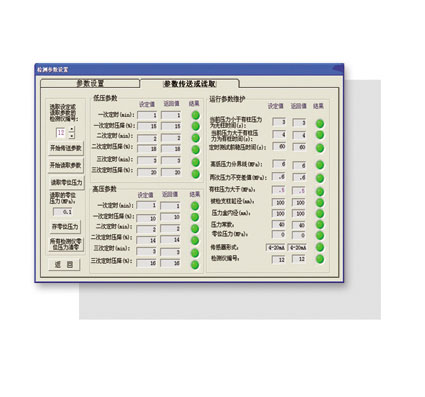

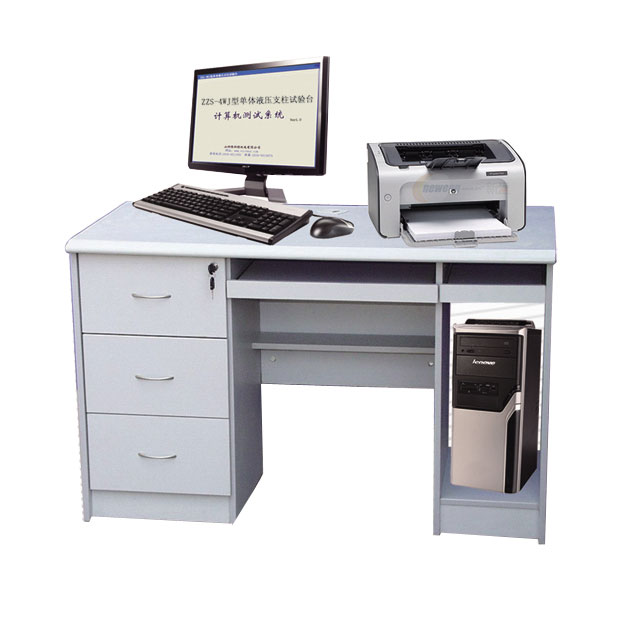

4、計算機檢測系統，集數據顯示、采集、處理、定時檢測于一體，可自動生成測試報表并打印。

三、技術參數：

試驗臺：

     油壓系統：

（1）電機功率：2.2KW；

（2）油泵流量：15L/min；

（3）工作介質：       46# 抗磨液壓油；

（4）試 驗 工 位：

    三用閥：           2個

    單體支柱：         1個

    乳化液系統：

（1）額定壓力：40 MPa；

（2）最高壓力：60 MPa；

（3）試驗工作介質：      3-5%乳化液；

（4）壓力傳感器精度：    0.3%FS

2、壓機：

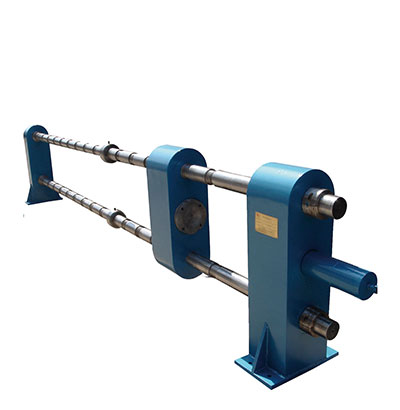

臥式（500kN）
            最大承受能力：  500kN；

        額定承受能力：     300kN；

        最大加載高度：     DW35；

        工 作 壓 力：      38 MPa；

        試 壓 形 式：      內/外加載；

        油 缸 行 程：      600mm。

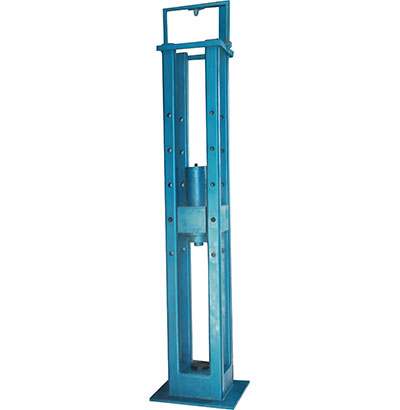

立式（1000kN）

       最大承受能力：      1000kN；

       額定承受能力：      600kN；

       最大加載高度：      DW28；

       工作壓力：          19MPa；

       試壓形式：          內/外加載；

       油缸行程：          700mm。
